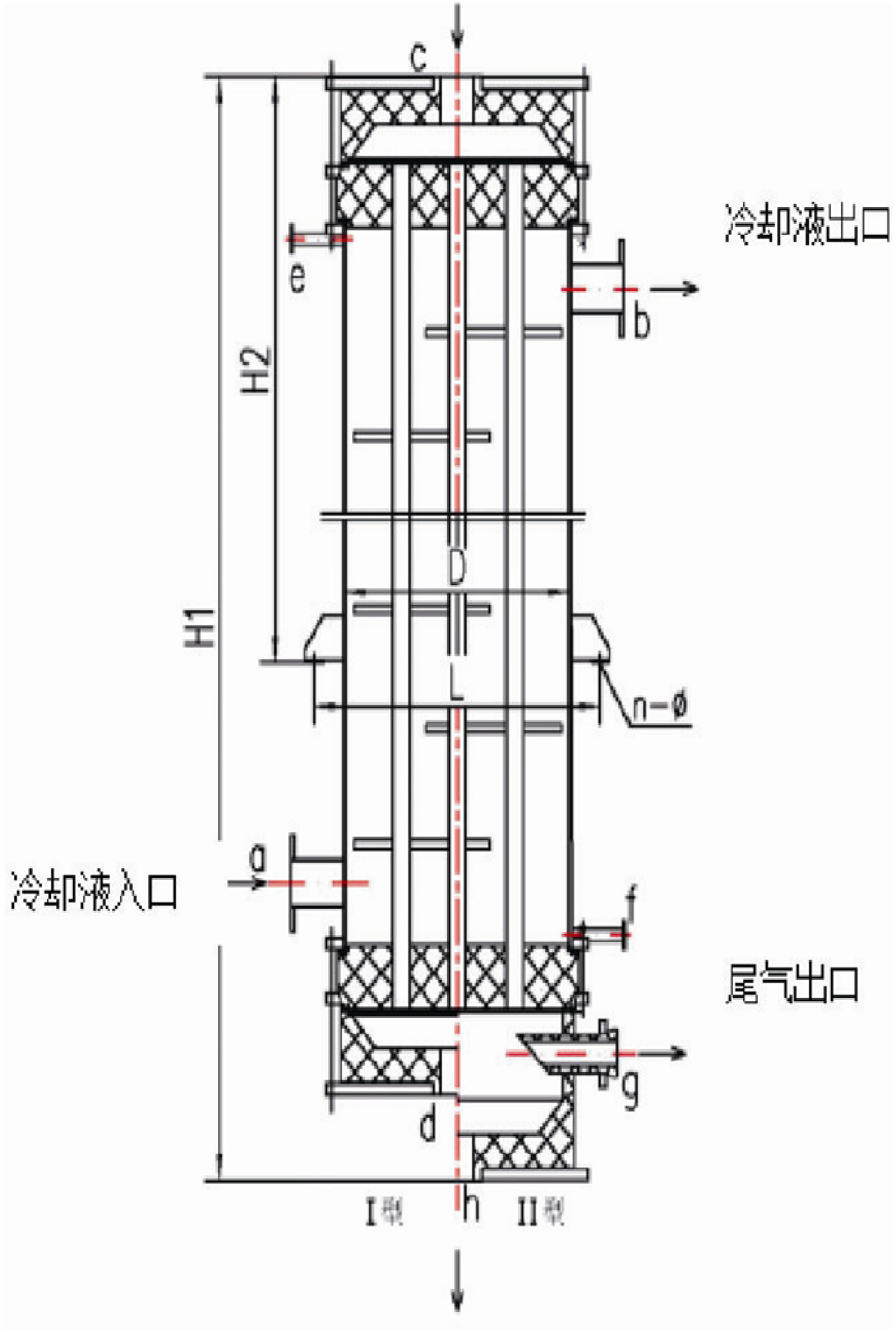

一、結構特點：

設備筒體和封頭采用碳鋼防腐，管板采用浸漬石墨，換熱管為改性酚醛樹脂壓型石墨管，管子與管板之間采用我公司彈性密封復合結構，單管密封，性能可靠，維護方便。

換熱管型號：φ30/φ20、φ32/φ22、φ37/φ25、φ50/φ36。

二、設計參數：

設計壓力：1.0 MPa

設計溫度：-20~165 ℃

換熱面積：10~1500 ㎡

三、產品說明：

1、管與管板連接為彈性密封，在溫差應力作用下石墨管可伸縮，有效避免了石墨管與管板粘結結構再溫差應力下所引起的應力破壞；

2、設備單管可換，零部件互換性好，維修清洗方便；

3、表中數值按照φ32/22石墨管中徑計算所得；

4、本公司客根據可換要求設計制造450㎡以上的換熱器；

5、I型為普通換熱器，II型為帶氣液分離器的冷凝器。

6、該設備可用作冷凝器、冷卻器、加熱器、降膜吸收器、再沸器等。
